LabQuest®2数据采集器包含:LabQuest®2采集器、可充电电池、电源适配器、USB线、触控笔。
便携式微型光谱仪包含:Go Direct SpectroVis Plus光谱仪(型号GDX-SVISPL)、可充电电池、电源适配器、Micro USB线、塑料比色皿。
备注:
① LabQuest®2数据采集器和微型光谱仪的仪器背面有编号,一一对应,勿混插; ② 比色皿一般先用自来水、蒸馏水洗涤,再用待测液润洗,之后再装入待测溶液。待测液的盛装量不宜超过比色皿容积的3/4,实验过程中勿更换比色皿; ③ 取用比色皿时,应手持磨砂面(毛面),切勿用手直接接触其透光面(光面),以免沾染油污或造成磨损,影响吸光度的测量; ④ 在将比色皿放入试样架前,应保证没有气泡附着于比色皿内壁,并用镜头纸将比色皿外壁残余液体擦干。㈠ LabQuest®2数据采集器(以下简称LabQuest)与电源适配器相连。Go Direct SpectroVis Plus便携式微型光谱仪(以下简称光谱仪)与LabQuest通过数据线连接。按LabQuest电源键,开机,设置参数;
㈡ 点击LabQuest显示屏右侧的“模式”按键,在下拉菜单中选择“全光谱”,在“波长范围”处设置待测波长区间,点击右下角“OK”键;
㈢ 校准光谱仪:
① 将盛有参比溶液的比色皿放入光谱仪中,依次点击“传感器”(左上图)→“校准”→“USB:光谱仪”(右上图),仪器自动预热90s,完成后点击“完成校准”(左下图),待该按键显示灰色后,点击右下角“OK”键(右下图),完成仪器校准;
② 取出比色皿,用待测液润洗2~3次,再装入待测液,准备测量。
㈣ 样品测量:
① 将比色皿放入光谱仪中,点击LabQuest显示屏左下方“开始/停止”键(数据采集时,此按键为绿色图标 ▲),开始测量;
② 测量完毕,点击”开始/停止“键(停止采集时,该按键为红色图标 ◼),停止数据采集;
③ 点击“文件”→“保存”,在“data”对话框对文件命名,再依次点击“完成”→“保存”;

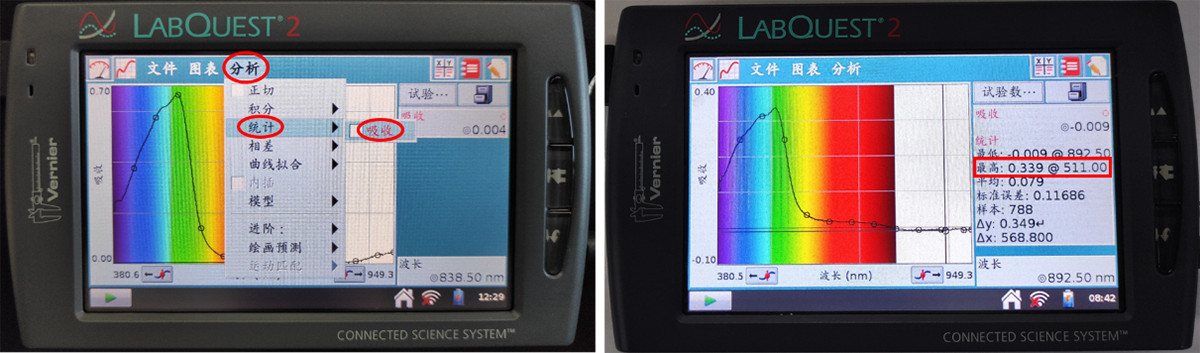

④ 读取最大吸收波长:点击“分析”,在“分析”下拉菜单中选择“统计”→“吸收”(下图左),随即在屏幕右侧界面中出现“最低”、“最高”、“平均”、“标准误差”、“样本”系列数据。根据“最高”数据即可得到最大吸光度和最大吸收波长(下图右)。例如:下图中最大吸收波长为511.00 nm,对应的吸光度为0.339。
㈤ 说明:
① 若要舍弃数据,可点击LabQuest显示屏“开始/停止”键(红色图标 ◼),重新测量时会出现提示“是否保存上次数据”,选择“放弃”即可;

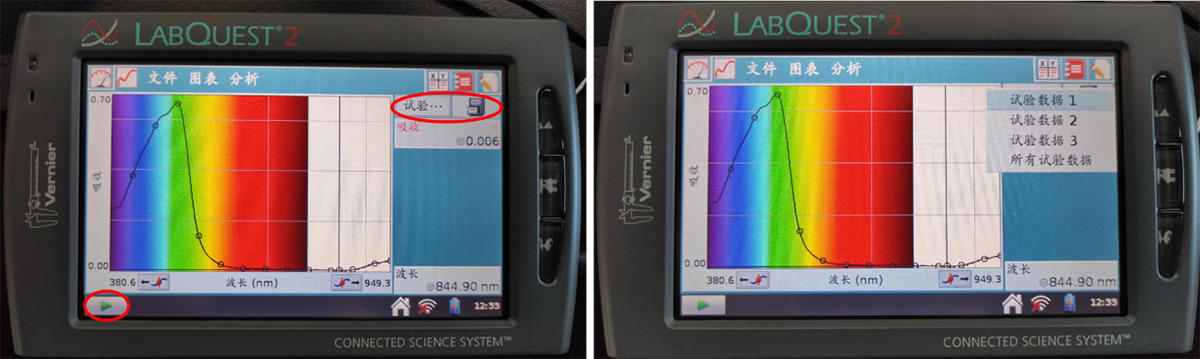

② 若要连续进行多个样品测量,可依次点击LabQuest显示屏“试验”按键右侧图标→“试验”图标(下图左),自动弹出下拉菜单。点击“试验数据2”(下图右),放入新的待测样,再点击“开始/停止”键(绿色图标 ▲),进行测量。重复该操作,可进行多个样品测量;
③ 测试完毕,将比色皿洗净,用蒸馏水浸泡,必要时可用超声清洗器辅助清洗。
㈠ 断开光谱仪和LabQuest间的USB连接,插入预先杀毒的U盘;

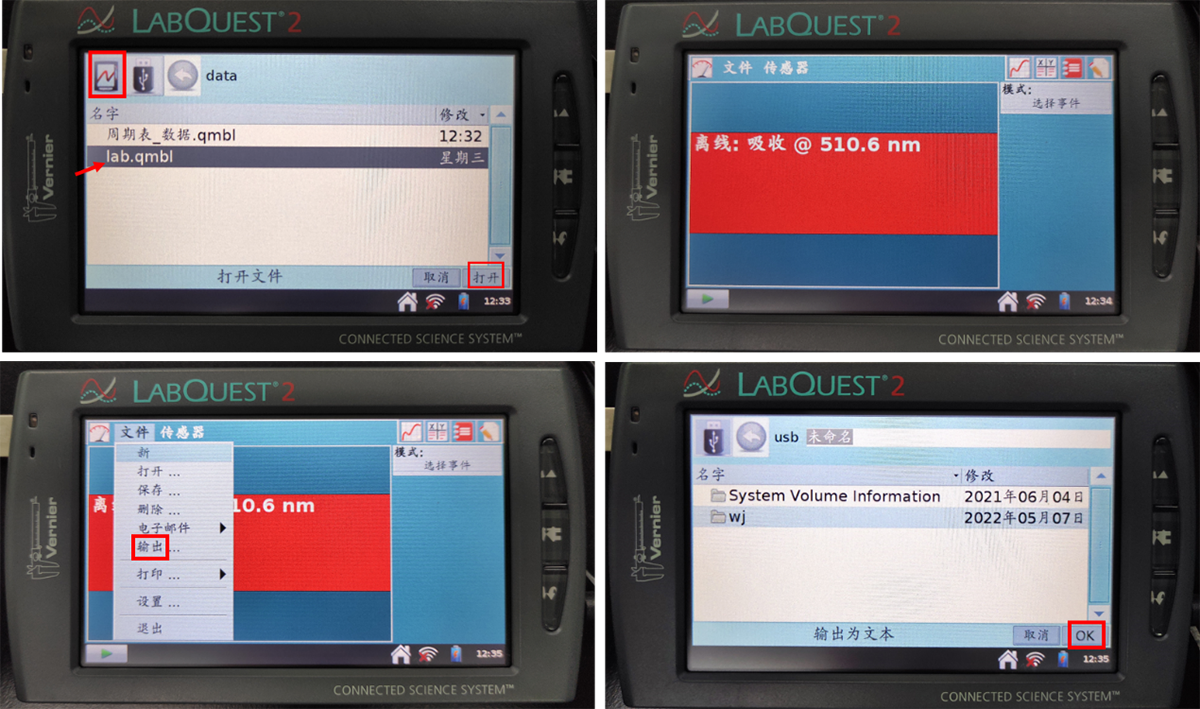

㈡ 点击“文件”→“打开”,单击屏幕左上角 图标,进入LabQuest数据存储界面,单击选中的文件(左上图),点击“完成”,进入测试界面,显示“离线:吸收”(右上图)→点击屏幕左上方“文件”→下拉菜单处点击“输出”(左下图)→出现“命名”对话框→进行“命名”→点击“完成”→点击右下方“OK” (右下图),存储为txt文件;
㈢ 长按LabQuest开关键,出现关机倒计时界面,随后关机。
注意:短按开关键,出现黑屏,处于待机状态。
